자주 사용하는 커넥터 및 핀 : JST

자주 사용하는 커넥터 JST의 규격, 허용전류, 핀 등을 정리했습니다.



<암커넥터>

허용전류 : 3A

극수	이미지	규격
2		SMR-02V-B (흑색) SMR-02V-N (백색)
3		SMR-03V-B (흑색) SMR-03V-N (백색)
4		SMR-04V-B (흑색) SMR-04V-N (백색)
5		SMR-05V-B (흑색) SMR-05V-N (백색)
6		SMR-06V-B (흑색) SMR-06V-N (백색)
7		SMR-07V-B (흑색) SMR-07V-N (백색)
8		SMR-08V-B (흑색) SMR-08V-N (백색)
9		SMR-09V-B (흑색) SMR-09V-N (백색)
10		SMR-10V-B (흑색) SMR-10V-N (백색)
11		SMR-11V-B (흑색) SMR-11V-N (백색)
12		SMR-12V-B (흑색) SMR-12V-N (백색)
18		SMR-18V-B (흑색) SMR-18V-N (백색)

<사용 핀>

케이블 굵기	이미지	규격
22~28AWG		SYM-001T-P0.6 (수핀)



<수커넥터>

허용전류 : 3A

극수	이미지	규격
2		SMP-02V-BC (흑색) SMP-02V-NC (백색)
3		SMP-03V-BC (흑색) SMP-03V-NC (백색)
4		SMP-04V-BC (흑색) SMP-04V-NC (백색)
5		SMP-05V-BC (흑색) SMP-05V-NC (백색)
6		SMP-06V-BC (흑색) SMP-06V-NC (백색)
7		SMP-07V-BC (흑색) SMP-07V-NC (백색)
8		SMP-08V-BC (흑색) SMP-08V-NC (백색)
9		SMP-09V-BC (흑색) SMP-09V-NC (백색)
10		SMP-10V-BC (흑색) SMP-10V-NC (백색)
11		SMP-11V-BC (흑색) SMP-11V-NC (백색)
12		SMP-12V-BC (흑색) SMP-12V-NC (백색)
18		SMP-18V-BC (흑색) SMP-18V-NC (백색)

<사용 핀>

케이블 굵기	이미지	규격

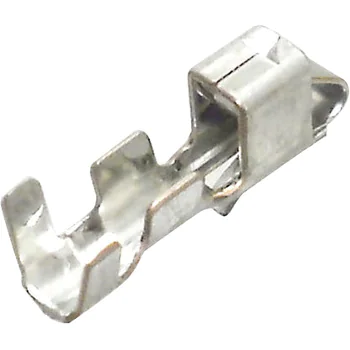

22~28AWG		SHF-001T-0.8BS (암핀)
